630噸錨桿托盤液壓機

錨桿托盤液壓機是四柱液壓機一種，又稱為礦用錨桿托盤沖壓壓力機，是全自動生產設備，可完成剪切，沖壓，壓型一次成型，自動化程度高。錨桿托盤液壓機生產線由四柱液壓機、錨桿托盤成型模具、全自動上料裝置、推料裝置、成品收集裝置等組成，并包含相應的電控系統和動力系統。

錨桿托盤液壓機大多采用三梁四柱液壓機結構形式，型號有200噸、315噸、400噸、500噸、630噸、800噸、1000噸等，根據鋼板的厚度和材料性質等選型?？纱钆溴^桿托盤模具、自動送料機等組成錨桿托盤自動化生產線。

錨桿托盤液壓機可根據大小分為以下三種：

1、壓制的托盤大小為150*150*8，150*150*10 使用315噸和400噸錨桿托盤液壓機。

2、壓制的托盤大小為200*200*14,240*240*14 使用500噸錨桿托盤液壓機加工成型

3、壓制的托盤大小為300*300*16 使用630噸、800噸、1000噸錨桿托盤液壓機壓制大尺寸錨桿托盤。

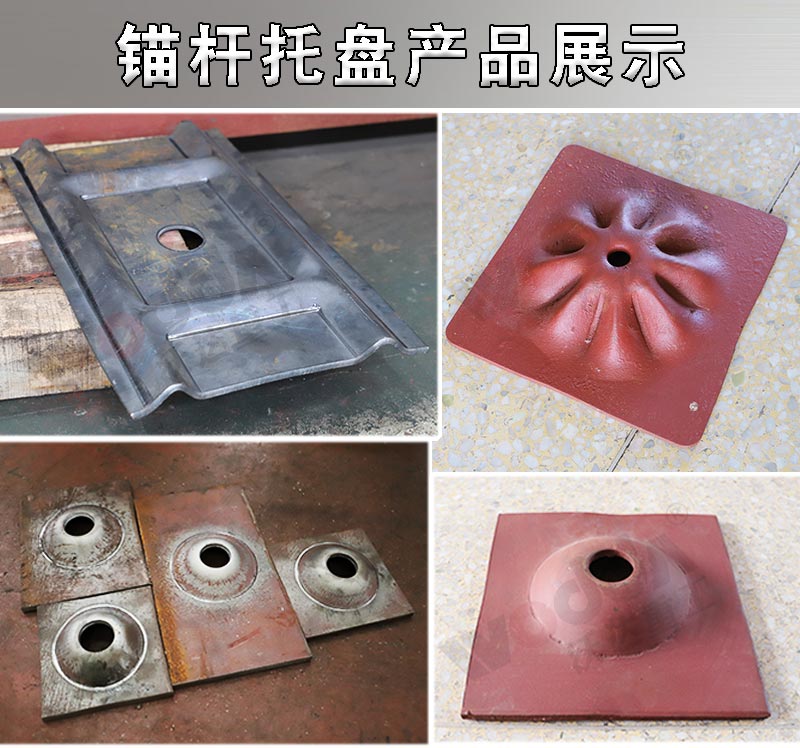

錨桿托盤液壓機配套錨桿托盤模具：常用的型號包括120*120*6、120*120*8、120*120*10、150*150*10、150*150*8、140*140*10、140*140*8、200*200*12、270*270*14、300*300*16、300*300*20。模具分剪切壓型一體和只壓型兩種。

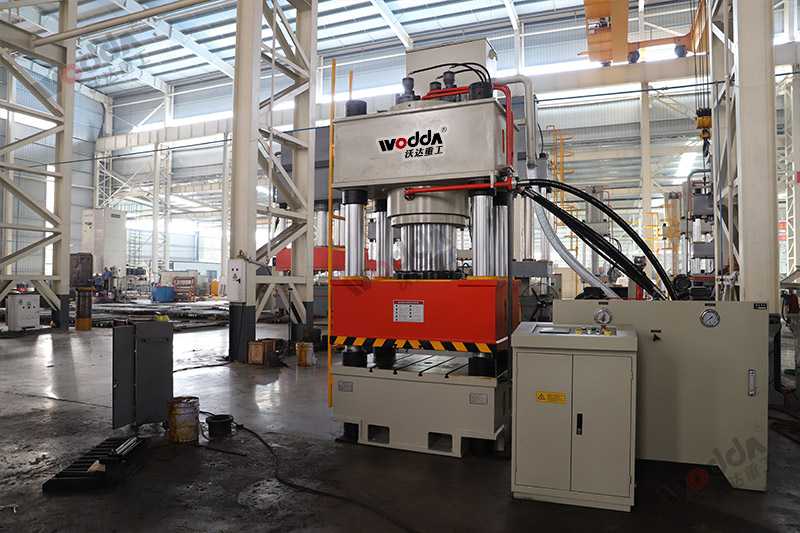

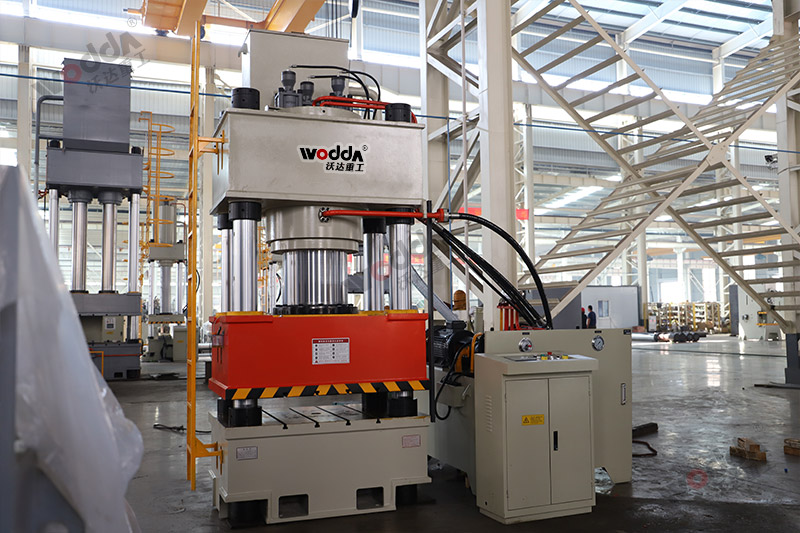

本文給大家介紹的是常用的630噸錨桿托盤液壓機，也稱630噸三梁四柱液壓機，壓型范圍廣，通用性強，而且配套生產線，節省人力的同時大大提升了生產效率。

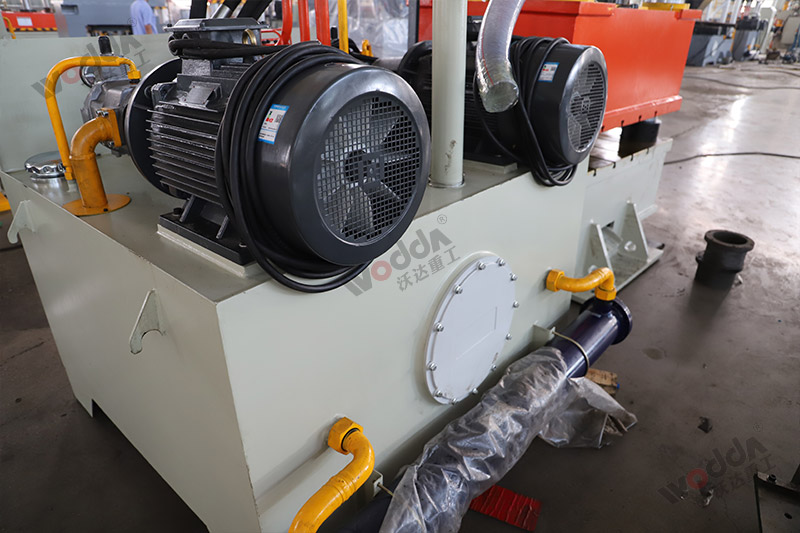

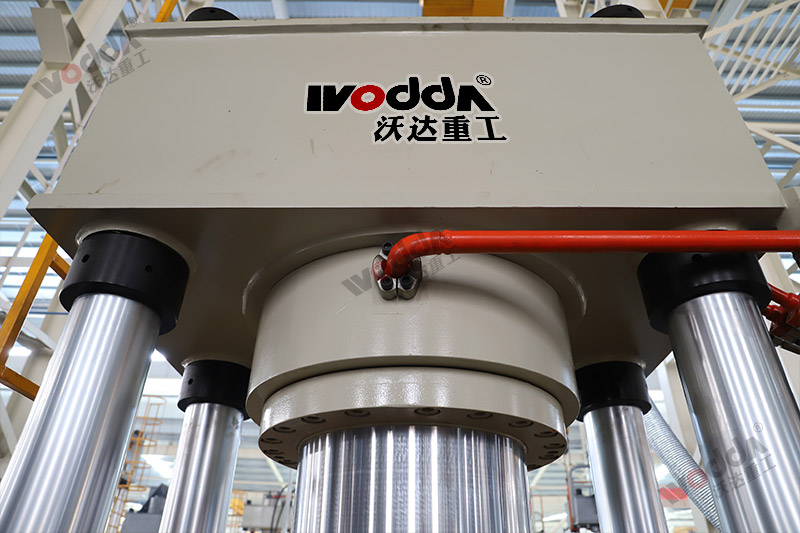

630噸錨桿托盤液壓機由主機及控制機構兩大部分組成。錨桿托盤液壓機主機部分包括液壓缸、橫梁、立柱及充液裝置等。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。設備除了用于沖壓生產錨桿托盤外，還適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷熱擠壓金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等工藝。

630噸錨桿托盤液壓機結構特點：

1、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。

2、液壓控制采用插裝閥集成系統，其中常規機500t以下采用電液滑閥控制系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄露點。

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

4、采用按鈕集中控制，具有調整、雙手單次循環二種操作方式。

5、通過操作方式選擇，可實現定程、定壓二種成形工藝，并具有保壓延時等性能。

6、工作壓力、行程根據工藝需要在規定范圍內可調。

630噸錨桿托盤液壓機技術參數：

630噸錨桿托盤液壓機電器系統：

1、電源數據，接線要求和注意事項

錨桿托盤液壓機采用三相四線制AC380V；50HZ的電源供電。電源進線為3×35mm2+1×16mm2銅芯導線。PLC輸入、輸出信號、繼電器的控制及電磁閥線圈電源由直流開關電源提供的電源供電，交流接觸器及指示燈等由AC110V電源供電。

2、電氣系統正常工作所具備的環境條件

電源電壓：3相AC380V±10%；50HZ±10%

環境溫度：0℃ - 45℃

環境濕度：20% - 75% 無冷凝

運輸及儲藏溫度：-20℃ - +70℃

注意：在錨桿托盤液壓機工作的環境空氣中不能含有灰塵、酸、鹽和腐蝕性氣體。

山東沃達重工是一家專注于大中型鍛壓機床設備研發、生產和服務的液壓機生產廠家，ISO9001質量管理體系和歐盟CE認證企業，可按用戶對液壓機的不同要求定做生產三梁四柱液壓機、單柱液壓機、框架液壓機、金屬拉伸成型液壓機等液壓機，為您提供液壓機一站式解決方案。
