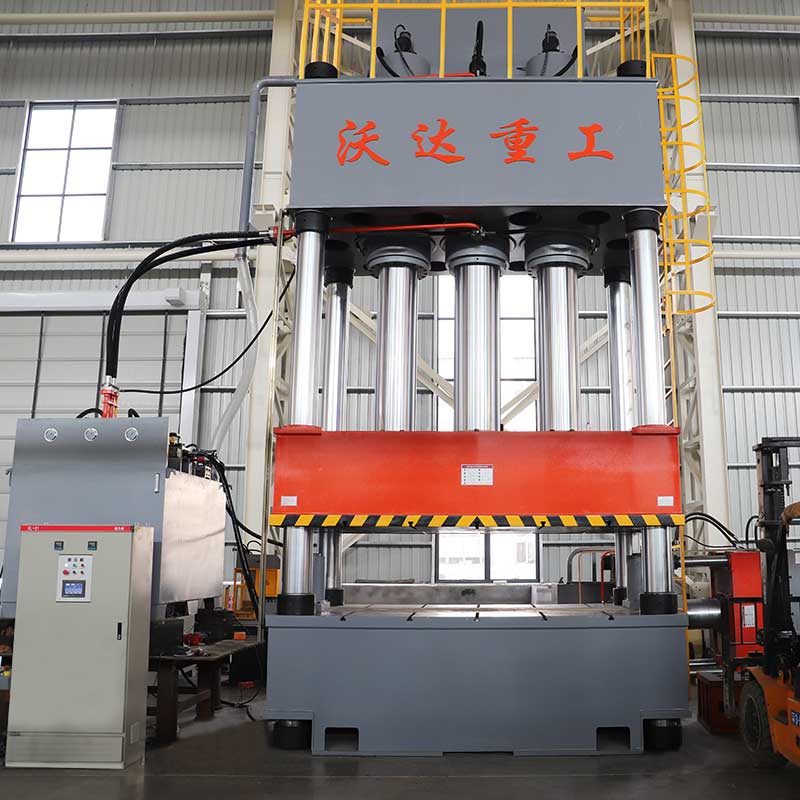

1500噸四柱液壓機_SMC玻璃鋼乒乓球桌板臺面模壓成型油壓機

1500噸SMC玻璃鋼乒乓球桌板臺面模壓成型油壓機，是一款專用于壓制SMC乒乓球臺面/桌板的四柱液壓機。SMC乒乓球臺經液壓機一次模壓而成，具有優異的電絕緣性能、機械性能、熱穩定性、耐化學防腐性等各種優點，且生產效率高，彌補了常規材料乒乓球臺面的諸多不足：木質臺面易翹邊起皺、鐵質球臺易生銹、大理石球臺易破碎、手糊玻璃鋼球臺易剝離、DMC模壓制品外形相似但強度差。

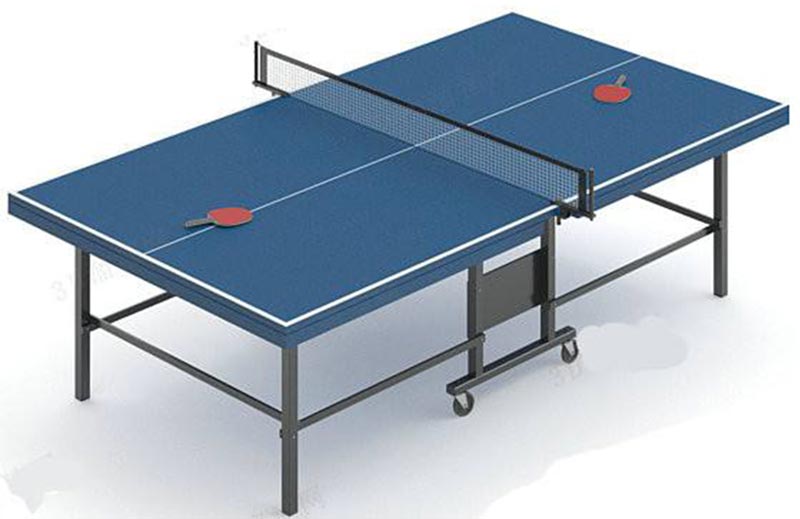

上圖展示的是正規大型賽事用的乒乓球臺。臺面采用高端SMC材料（玻璃鋼），臺面底部采用網格加強筋結構，且加強筋網格均不大于260㎜×260㎜；臺板邊框總厚度為58㎜，臺面厚18㎜，SMC乒乓球臺板具有密度大、彈性好、耐酸堿、耐熱、防潮，能長期保持不翹曲、不變形、不開裂、不起皮等性能，且符合TTF檢測標準：長2740mm（半邊板長1370mm）寬1525mm ，從離臺300mm的地方釋放乒乓球反彈高度在230~ 260mm的彈性， 摩擦系數<0.6，反光度在MUNSELL系統中不超過15度。

1500噸四柱液壓機采用三梁四柱三缸結構，配備PLC觸屏控制系統和伺服系統，支持手動和半自動兩種操作模式，具備較高的自動化水平，支持連接物聯網，遠程監控生產動態和設備狀態。

1500噸四柱液壓機主要由機身、油缸、動力液壓系統、電氣控制系統、安全系統及其他輔助部件組成。主機主要由機身、滑塊、工作臺、上油缸等組成，動力系統由高壓油泵、充液閥、溢流閥、流量閥、油箱等組成，為壓機提供可控制的液壓動力源。電氣控制系統由電氣控制柜、操縱臺等組成。主油缸通過螺母安裝固定在上橫梁上,油缸體采用優質碳素鋼件，活塞桿表面經淬火處理，油缸的關鍵密封應選用抗老化的和密封性能好的國標密封圈具有足夠的強度和鋼度。

1500噸液壓機的液壓傳動系統是由能量轉換裝置(包括油泵、伺服電機、伺服驅動器、油缸等)、能量調節控制裝置（包括集成控制塊、先導閥、充液系統等）、輔助裝置（包括油箱、過濾系統、管路等）及液壓附件（如法蘭、接頭、壓力表、液位計等），借助電氣系統的控制完成各種動作的循環。

1、液壓控制系統采用二通插裝式集成閥，并預留4路抽芯，該系統結構緊湊簡單，通流量大，液流阻力小，動作靈敏可靠，控制方式靈活、抗污染能力強，維修方便，壽命長。

2、液壓機主油缸設置有壓力限載安全回路。主油缸下腔液壓系統設有液壓支承安全雙保險回路，并設立主缸上、下腔的液壓安全聯鎖回路，保證下腔不打開則上腔不上壓。同時主缸液壓系統均設置保壓系統，保壓時間在0-999s范圍內可調。

3、液壓機連接管路均采用高壓冷拔無縫管連接，接口采用法蘭式連接，并合理布設管卡，減少系統振動和漏油。所有接口將采用國際通用標準，便于設備維修及零件更換。在液壓系統關鍵控制處設有壓力檢測表和壓力檢測點，以便于日后維修檢查判斷故障。其他液壓輔件選用國內名優產品。

山東沃達重工生產的SMC復合材料模壓成型液壓機還可以用于玻璃鋼籃球架擋板、玻璃鋼座椅、玻璃鋼長凳、玻璃鋼桌面、九孔玻璃鋼工業托盤、SMC汽車配件、SMC家電外殼、SMC衛浴設施等復合材料制品的模壓成型，支持配套模具的定制，歡迎廣大客戶朋友來電垂詢、來廠考察，接待熱線：133-7632-7985。
