封頭成型液壓機

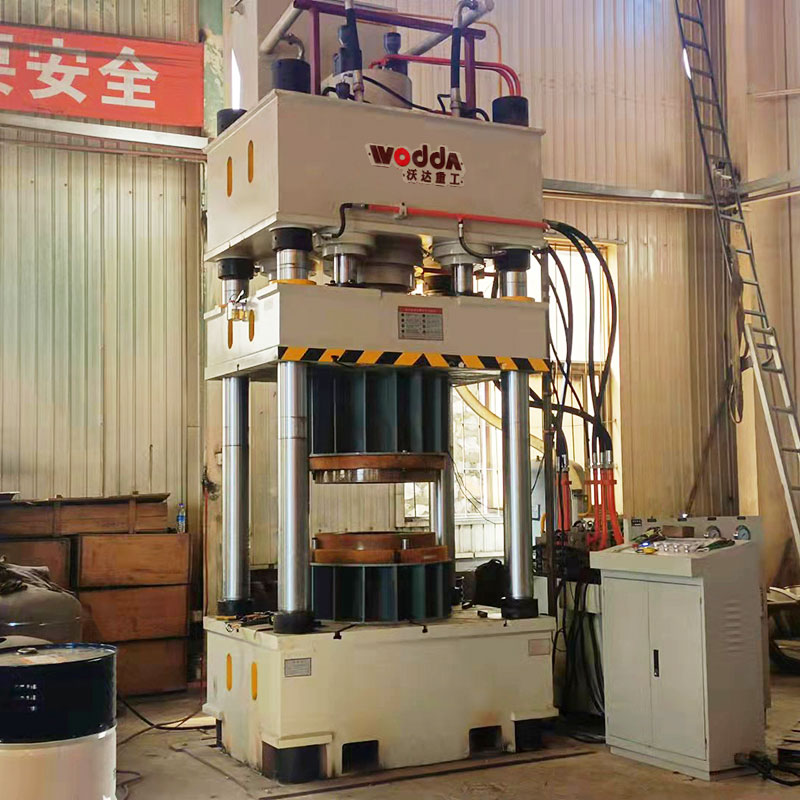

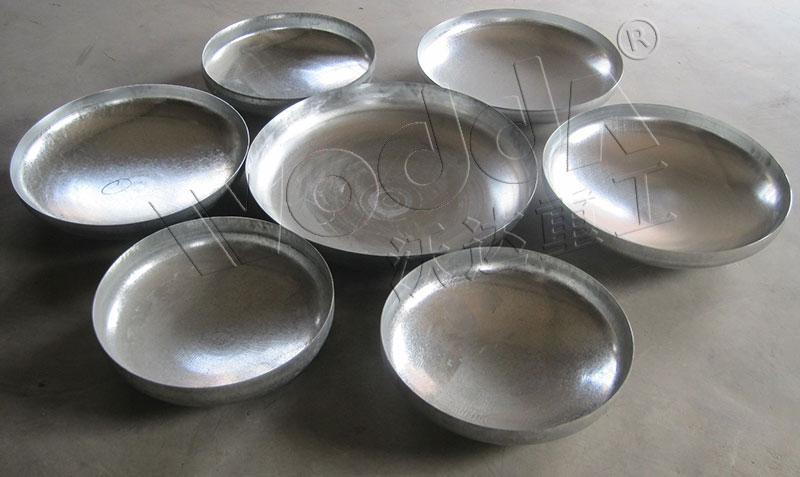

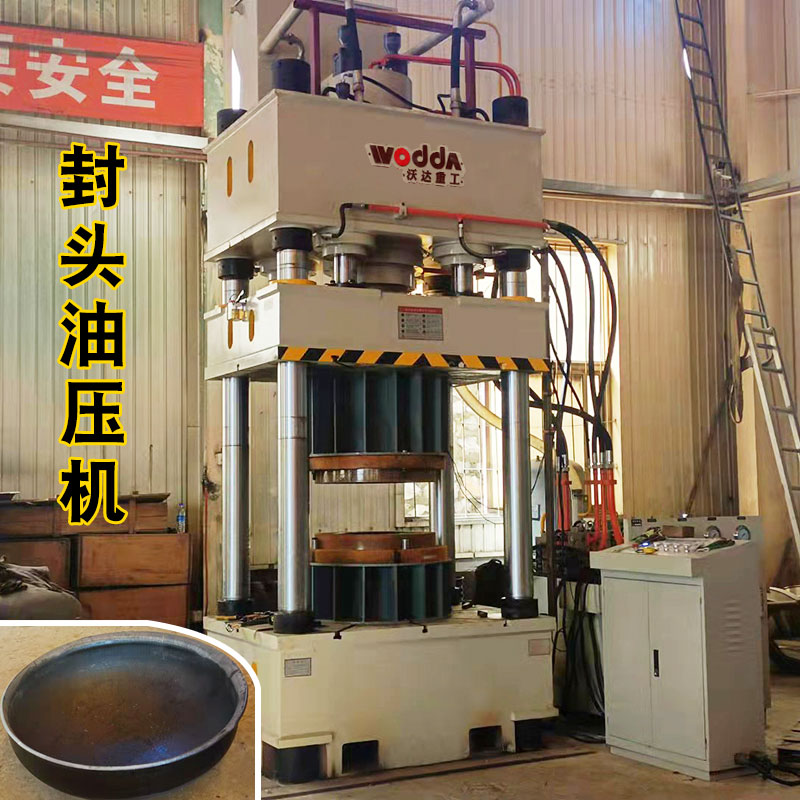

封頭成型液壓機是封頭沖壓拉伸成型的主要生產設備，如上圖所示，封頭成型液壓機通常采用四柱液壓機結構形式，有三梁四柱液壓機和四梁四柱液壓機兩種類型；這里介紹的是一款山東沃達重工生產的三梁四柱封頭成型液壓機，這種結構的封頭成型液壓機一般是滑梁作為壓邊梁使用，主油缸從滑梁中間穿過，提供拉伸力。

這款315噸封頭成型液壓機，由主機、液壓站和電控柜組成。

一、主機

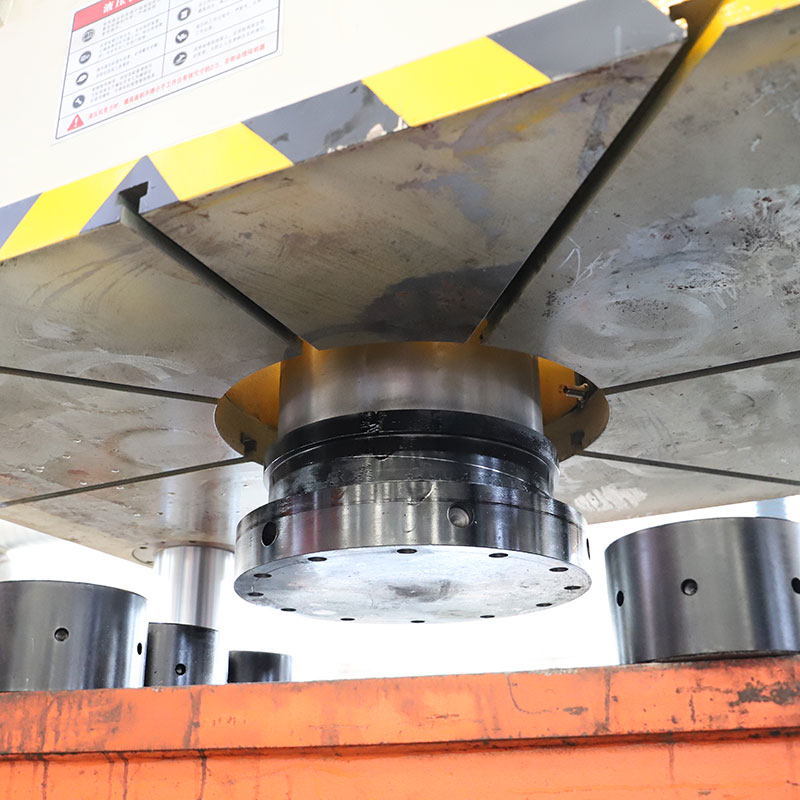

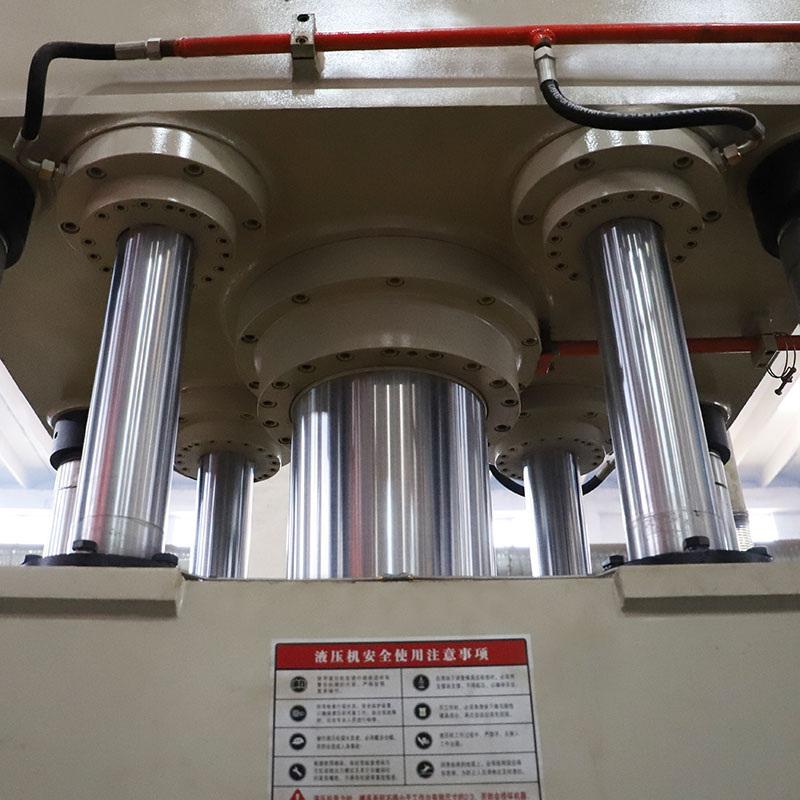

封頭成型液壓機不同于常規的三梁四柱液壓機，首先是油缸的布局：封頭成型液壓機的油缸分為主油缸（提供拉伸力）和副油缸（提供壓邊力），其中主油缸從中間穿過滑梁而不相連，副油缸連接滑梁提供壓邊力；其次是頂出缸的頂出行程比較大，可達500mm；最后是工作臺上的T型槽分布，采用放射狀的“米”字形布局，便于固定環狀的封頭拉伸模具。

二、液壓站

封頭成型液壓機的液壓站安裝在主機一側，液壓站裝有46#或者32#液壓油的過濾裝置，隔板將吸油區和回油區分開，加油口有過濾器，保證液壓油清潔度；油箱液面高度由液位計顯示；液壓系統工作壓強為25MPa，液壓控制采用二通插裝閥集成系統，具有油阻小、通流量大、抗污染、響應快、安全、可靠性高、控制方式靈活和維修方便等優點。

三、電控柜

封頭成型液壓機的電控系統采用PLC控制，支持手動和半自動兩種工作方式，控制面板上設有5個延時繼電器：拉伸缸延時、壓邊缸延時、頂出缸延時、拉伸缸泄壓延時、壓邊缸泄壓延時，可根據具體生產工藝手動設置延時時長；分別通過接近開關和電接點壓力表進行定程和定壓控制。這款315噸封頭成型液壓機的動作順序（半自動狀態下）為：下缸頂出--壓邊滑塊快下--壓邊滑塊慢下--壓邊（保壓狀態）--主缸快下--主缸慢下--主缸拉伸（下缸浮動下行)--主缸泄壓--主缸回程--壓邊缸泄壓--壓邊缸回程--下缸頂出--下缸退回。
