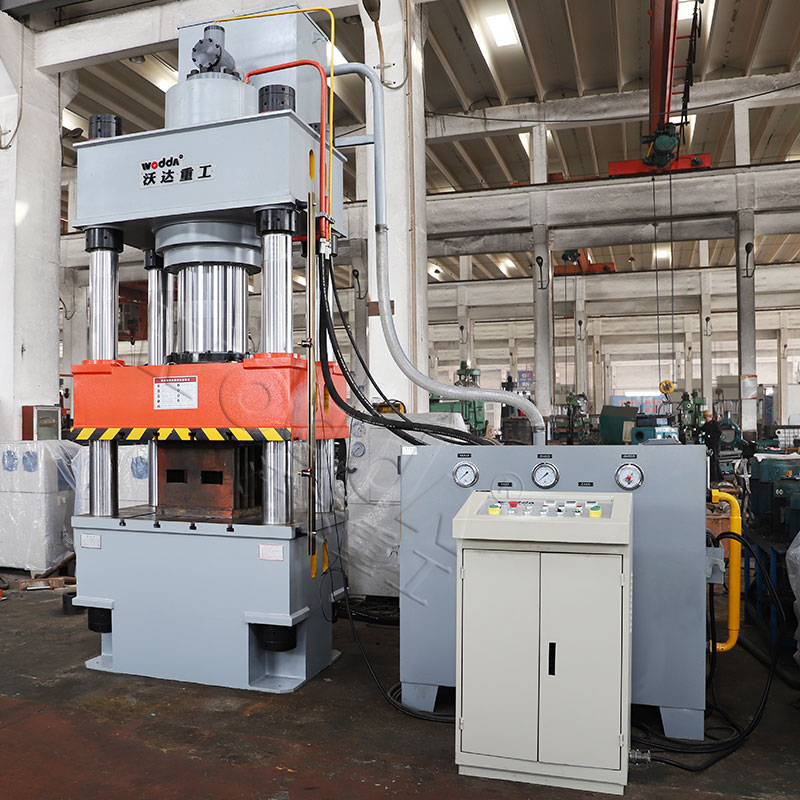

500噸四柱液壓機結構與參數

500噸四柱液壓機根據結構工藝，可分為兩梁四柱液壓機、三梁四柱液壓機、四梁四柱液壓機。機身結構緊湊、安全可靠、動作靈敏。速度快，能耗小，噪音低等優點。適用于拉伸、彎曲、翻邊、校正、壓裝及冷、熱擠壓等工藝。根據用戶需要可配備行程數顯，壓力數顯等功能。還適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等，也可從事校正、壓裝、砂輪成形、塑料制品的壓制成形工藝。500噸液壓機是目前市場上使用率較高的一款機床設備。

500噸四柱液壓機機身由上橫梁、工作滑塊、工作臺、四根立柱、鎖緊螺母及調節螺母等組成，依靠四根立柱為骨架，上橫梁、工作臺由鎖緊螺母固定于兩端，將機器構成一整體，結構穩定。500噸四柱液壓機的精度由調節螺母來調節，在滑塊四角內裝有耐磨材料的導向套，導向套由內六角螺釘緊固于滑塊上下端面上。工作滑塊的上端面與油缸活塞桿的法蘭相聯接，依靠四根立柱作導向上下運動，在工作臺面上表面及滑塊下表面均設有T型槽，以便安裝模具。采用T型槽尺寸合理，應用范圍廣。

500噸四柱液壓機配有高壓油泵過濾器，有效的解決了卡閥問題，大大減少了機器故障，提高了工作效率。過濾器安裝在油泵吸油口處，用來保護油泵及其他的液壓元件，以避免吸入污染雜質，有效控制液壓系統污染，提高液壓系統的清潔度。本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清潔濾芯時油箱內的液體不會流出，此裝置通油能力大，阻力小，清洗更換濾芯方便。

500噸液壓機液壓系統：

1、液壓系統裝置布置在機身右側。

2、液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。

3、液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽命，泵站帶有水冷散熱。

4、液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

500噸四柱液壓機電器控制系統：

1、獨立的電氣柜，內裝空氣開關、繼電器、變壓器等電器控制原件。

2、500噸液壓機的各種報警信號，限位開關與壓機動作實現程序聯鎖。

3、液壓機設有集中按鈕控制面板，按鈕盒轉換開關布局合理，易于操作。

山東沃達重工是一家專注于大中型鍛壓機床設備研發、生產和服務的液壓機廠家，ISO9001質量管理體系和歐盟CE認證企業，可按用戶對液壓機的不同要求定做生產1000噸、1500噸、2000噸、2500噸、3000噸等四柱液壓機、單柱液壓機、框架液壓機、金屬拉伸成型液壓機等液壓機，采購咨詢電話：13376327985。
