100噸珍珠巖板成型液壓機

珍珠巖板是以珍珠巖為主要原料，經過粉碎、篩選、混合、壓制等工序制成的輕質板材。珍珠巖板具有密度低、導熱系數小、防火、隔音、耐腐蝕、無毒、環保等優良性能，是一種新型的環保型建筑材料，廣泛應用于建筑保溫、隔音等領域。珍珠巖板生產設備一般采用液壓機，采用模壓成型工藝，利用液壓系統作為動力源，通過高壓對將珍珠巖顆粒與粘合劑混合物壓制成型，從而制作出珍珠巖保溫板。

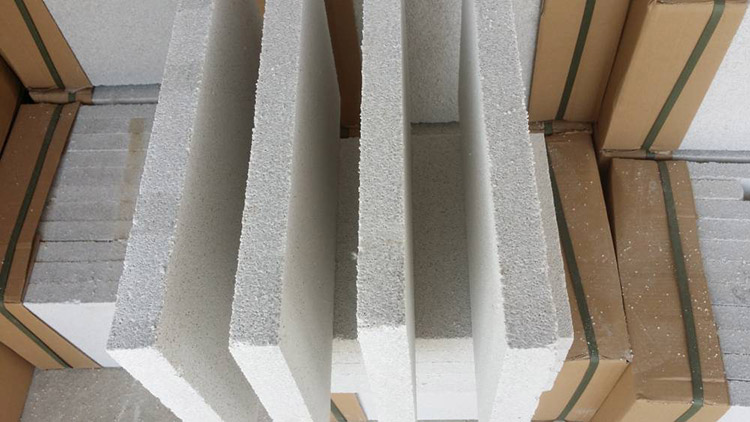

珍珠巖板圖

100噸珍珠巖板成型液壓機是客戶定做的一臺100噸四梁四柱液壓機，是一款常用的粉末壓塊機，四梁四柱式結構，配置PLC控制系統，一模出兩塊，一機多用，更換模具可生產多種產品，如：珍珠巖外墻保溫板、珍珠巖門芯板、樓頂珍珠巖保溫板、珍珠巖吸音板等。可根據珍珠巖板尺寸、厚度等，選擇適合的機型。

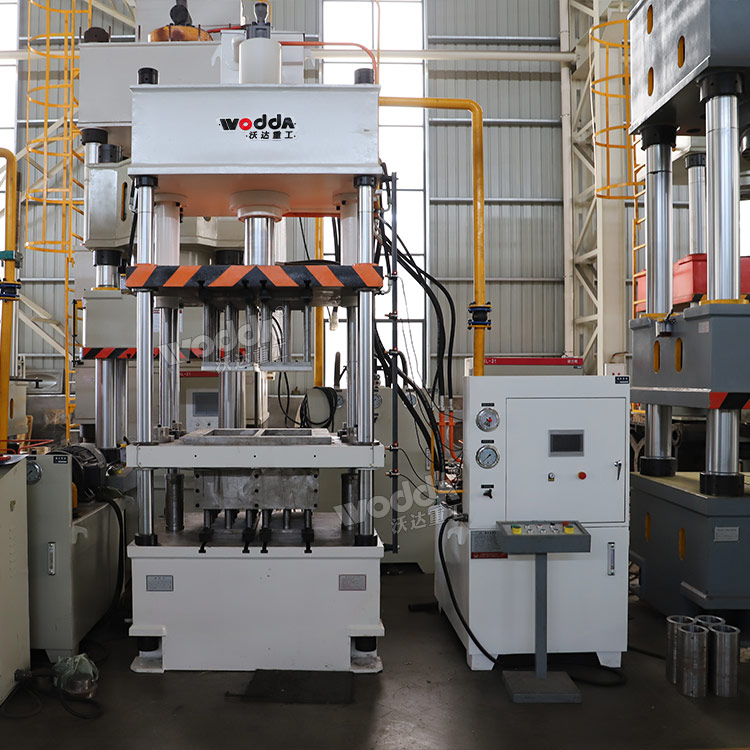

100噸珍珠巖板成型液壓機

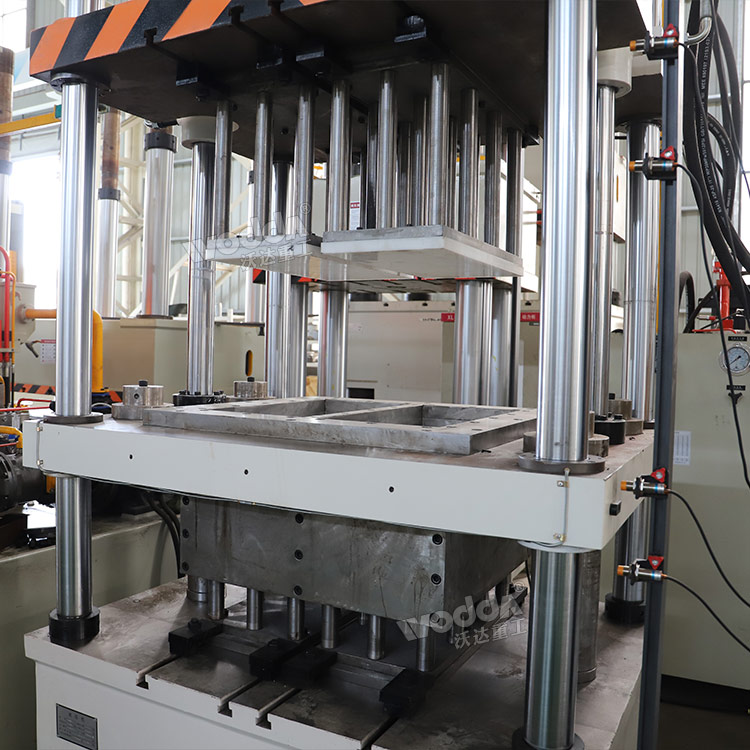

珍珠巖板模具（一模兩出）

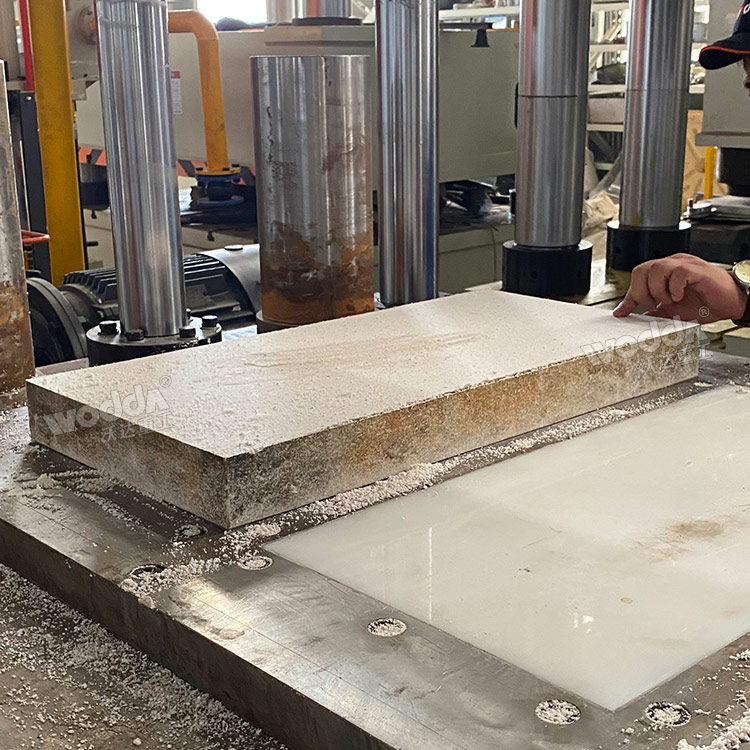

珍珠巖板試壓成功

100噸四梁四柱液壓機采用PLC人機界面控制系統，自動送料，自動壓制，自動頂出，自動推出產品，在15秒-20秒內，每次生產2塊板材，是傳統設備生產量的2倍以上。并且通過模框浮動實現雙面加壓成型，使成型餅塊密度均勻，提高脫模產品的外觀質量。液壓系統采用組合疊加閥塊，實現連續滿負荷工作不會出現故障，成型限位開關根據技術參數進行調整，實現成型產品尺寸穩定可調;裝配水冷卻裝置，避免油溫過高，保障機器連續正常運轉。

100噸四梁四柱液壓機具有獨立的動力系統和電氣系統，采用 PLC 加觸摸屏控制方式，具備點動、半自動功能。半自動時按雙手啟動按鈕即可實現裝粉、壓制、浮動壓制、脫模的自動成型；點動時每按壓一次按鈕即實現當前動作，松開按鈕即停止動作。本機器的工作壓力、工作行程等均可在一定范圍內進行調整，以滿足用戶不同制品的工藝需要。

100噸四梁四柱液壓機由主機及控制機構兩部分組成，通過管路和電器設備聯系起來構成總體，主機部分包括機身、油缸、限程機構、模架等。控制機構由液壓泵站、電氣箱、操作臺組成。

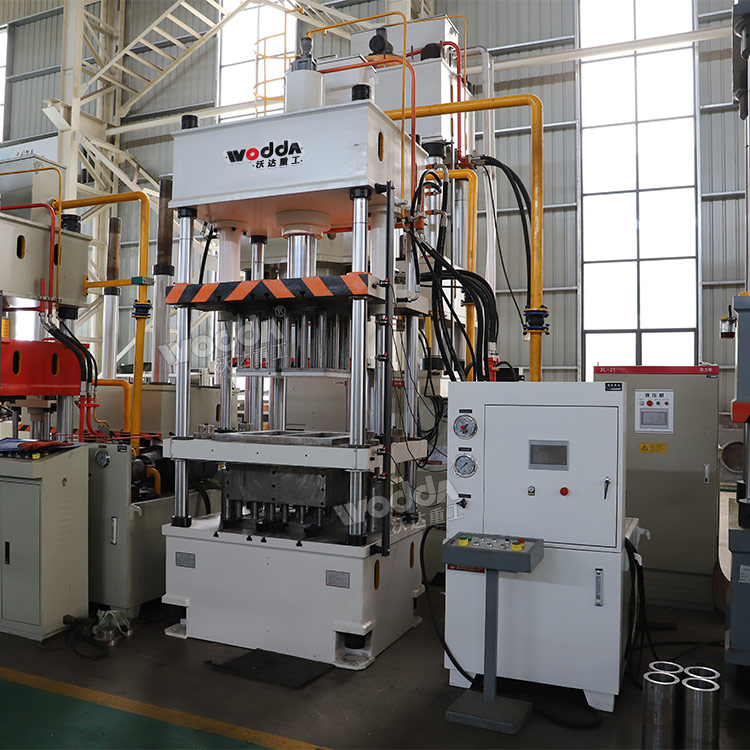

100噸四梁四柱液壓機車間實物

1、主機

100噸四梁四柱液壓機主機采用四梁四柱結構，結構梁采用優質鋼板結構，以四根立柱為支柱，上橫梁及工作臺分別位于兩端。活動橫梁及浮動橫梁位于中間，以立柱為導向，上下滑動。主機上橫梁、活動梁、浮動橫梁和下梁經過相應的回火及人工時效處理。機身主要部件經計算機有限元分析，具有很高的強度和剛度，可確保工作時整機的平穩性及精度。

2、油缸

油缸的缸體材料由45號鋼鍛造，主缸缸體依靠缸口法蘭及高強度螺栓固定于上橫梁口內，活塞桿下端用法蘭連接，螺絲與滑塊連接，活塞頭部材料為鑄件作導向作用，活塞頭部有方向相反的密封件，在活塞桿上裝有 O 型密封件，缸口法蘭上由防塵圈，保證活塞桿的防塵。

3、限程裝置

主缸、下缸及脫模缸的位置采用拉線位移編碼器控制，可在觸摸屏上設定所需要的位置，比如產品底部加料高度，產品邊部加料高度，脫模高度等。

4、模架模具

本設備模架模具安裝于設備的工作空間內，模具分為上模、下模及模腔，上模固定于上活動梁上，下固定沖安裝在固定橫梁上，下浮動沖安裝在下活動橫梁上，模腔安裝在模腔梁上。在模架上可調節產品的成型參數：裝料高度、產品厚度、脫模高度等參數。

5、液壓系統

液壓站由油箱、高低壓齒輪泵組、集成閥組、液壓油、過濾器、空氣過濾器和冷卻器組成。
